雷達、超聲波液位計的原理及特點

來源：本站發布日期：2022-09-03 00:59:41|

加入收藏關注：0

1、雷達液位計

雷達液位計也叫電磁波雷達液位計(導波雷達液位計)，采用發射—反射—接收的工作模式。雷達液位計的天線發射出電磁波，這些波經被測對象表面反射后，再被天線接收，電磁波從發射到接收的時間與到液面的距離成正比，其關系式如下：D=CT/2(D：雷達液位計到液面的距離；C：光速；T：電磁波運行時間)雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道液面的液位。不需要傳輸媒介，不受大氣、蒸氣、槽內揮發霧影響的特點，能用于揮發介質的液位測量。采用非接觸式測量，不受槽內液體的密度、濃度等物理特性的影響。價格昂貴。儀表需要設置的參數較多，一旦出現問題，通常很難查出是什么原因造成的。如果天線本身不慎沾上介質會報錯。如有結晶結冰現象會報錯，需加熱保溫處理，并清理天線。zui初安裝需要是空倉，即空料位。

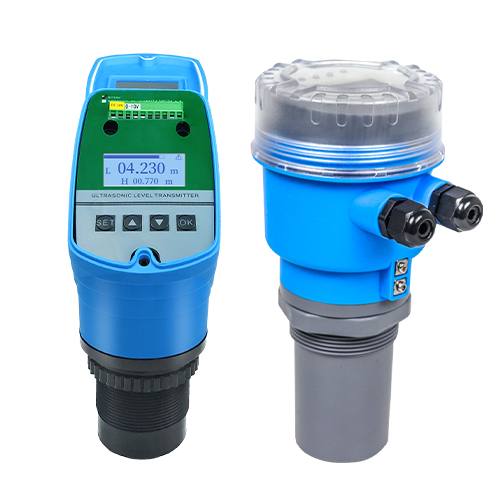

2、超聲波液位計

超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器(換能器)發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。無機械可動部分，可靠性高，安裝簡單、方便，屬于非接觸測量，且不受液體的粘度、密度等影響精度比較低，測試容易有盲區。不可以測量壓力容器，不能測量易揮發性介質。普及范圍廣，容易校準,太陽能熱水器代理。受介質密度和溫度影響很大，所以常常精度比較差，而為消除這些影響，需要很多其他測試儀表，結果搭建一套完善的靜壓測量系統價格很高。
