流量?jī)x表是過程自動化儀表與裝置中的大類儀表之一，它被廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域。

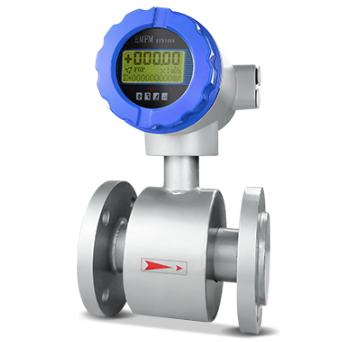

電磁流量計，簡稱EMF，是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量?jī)x表。那么它的工作原理是什么呢？一起來看看吧

工作原理

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。當導體在磁場中做切割磁力線運動時，在導體中會產生電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中做垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中做垂直方向了流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小。

據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為：E=B*V*D*K

E : 感應電動勢 ； K : 儀表常數 ； B : 磁感應強度 ； D : 測量管直徑 ； V : 平均流速 ；

熟練流速換算：

Q(流量）=π /4*DN*DN*V

V=Q× 0.03537m/s/(DN/100)

Q=V× 28.274m3/h/(DN/100)

由基本原理引申三個重要概念：

（1）只能測量導電介質

電導率限制條件б≥ 1-5us/cm（水>20us/cm）

 (低電導率使用專用儀表）

不能測量非導電介質,如氣體,油類，如介質含有大量氣體，產生測量嚴重波動

（2）必須存在磁場

勵磁電流流經測量管上下勵磁線圈產生磁場。勵磁線圈斷路， 流量計不工作，勵磁電流穩定性直接影響儀表測量

測量管必須為非導磁材料，保證磁場穿過導管（測量管應采用不銹鋼材質）

（3）實際測量值為流體流速

電磁流量計實際測量介質的流速

測量介質的體積流量
